CX-5のロードノイズ低減防音施工・フロア~リアタイヤハウス

こんにちは。

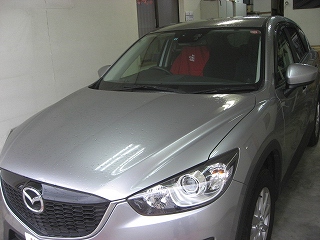

今日は先日作業しました、マツダCX-5の紹介です。



f:id:soundrising:20170409201945j:plain



今回CX-5はロードノイズ低減を狙って、防音デッドニングを施工しました。

前回のブログでルーフを施工しましたが、今回はフロアからラゲッジ・リアタイヤハウスまで施工します。



では作業スタート。



まずは内装を外していきます。



f:id:soundrising:20170411185301j:plain

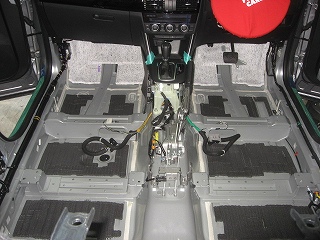

シートなども全部外して清掃します。

黒く見えるものは純正の制振材です。



f:id:soundrising:20170411185800j:plain



ラゲッジ部分です。



f:id:soundrising:20170411185820j:plain

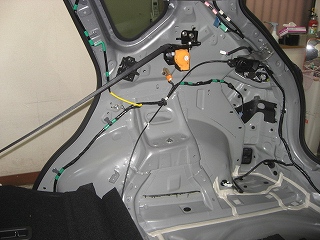

タイヤハウスは室内にあるので、ミニバンやワゴン・SUVなどは特に推奨しています。



まずは制振材から施工していきます。

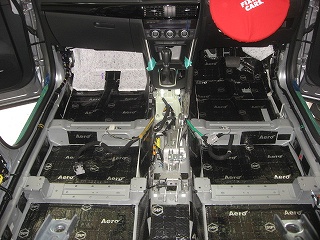

f:id:soundrising:20170411185954j:plain



フロアはシートの固定位置などを除いて、全面的に施工していきます。

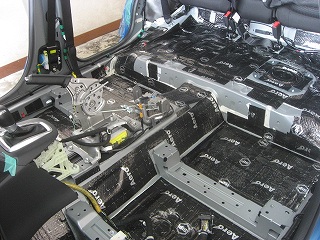

使用している材料は、ロシア製のSTP制振材です。



f:id:soundrising:20170411190109j:plain



大きく施工していきます。

マツダ車はスカイアクティブの影響で、軽量化が進んでいて鉄板がフロアの鉄板が薄い傾向にあるので、フロアデッドニングが有効になります。



f:id:soundrising:20170411190452j:plain

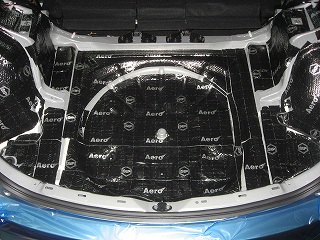

ラゲッジ部分。



f:id:soundrising:20170411190524j:plain

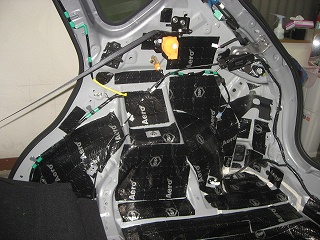

リアタイヤハウスも施工します。

これで1層目の制振は終わり、2層目の遮音層を施工します。



f:id:soundrising:20170411190623j:plain

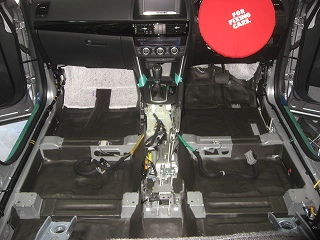

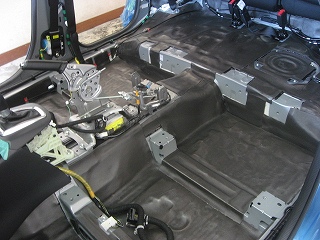

遮音層には単層構造の独立発泡材を施工します。



f:id:soundrising:20170411190706j:plain



当店では密着性能を重視して、単層の遮音材を基本としています。



f:id:soundrising:20170411190904j:plain

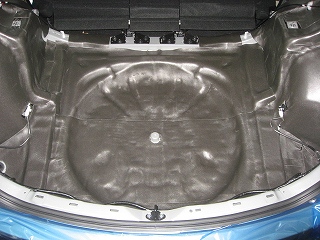

この材料は発泡体なので、吸音と遮断性能があります。



f:id:soundrising:20170411190947j:plain



伸縮性が高いので全面に施工します。

これで標準の2層構造は完成です。



そして追加で防音マットも仕込みます。



f:id:soundrising:20170411191056j:plain

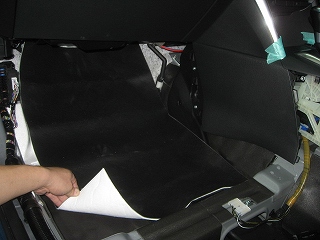

このシートは施工時には、材料代で3層目の素材として仕込みます。

ゴム材と吸音材の構造で、主にゴム材の遮断特性のために施工します。



それでフロア~リアまで完成です。

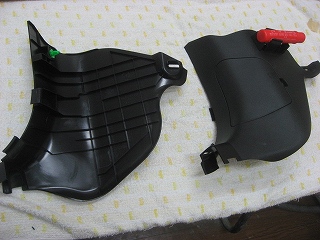

更に追加でキックサイドカウルも吸音処理とします。



f:id:soundrising:20170411191320j:plain



パネルの裏に



f:id:soundrising:20170411191341j:plain

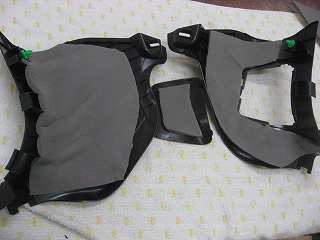

吸音材を施工します。



そして完成です。

そしてCX-5は更にフロントタイヤハウスも施工しましたので、次回に紹介します。
