ホンダ・ヴェゼルのフロア防音デッドニング施工

こんにちは。



今日は以前に作業しましたホンダ・ヴェゼルの紹介です。



f:id:soundrising:20191217183606j:plain



今回ヴェゼルはエンジン音とロードノイズ低減のため、防音デッドニングを施工しました。

施工箇所はフロアとボンネットになります。



では作業スタート。



まず室内の内装を外していきます。



f:id:soundrising:20191217183758j:plain



内装・シートを外して清掃しましたら、1層目の制振材を施工していきます。



f:id:soundrising:20191217183928j:plain



制振材は当時はSTPを全面施工です。

制振材は振動低減はもちろんですが、低い周波数・250hz以下の騒音を低減します。



f:id:soundrising:20191217184046j:plain



当店のフロアの施工は前方アクセルペダル付近から施工しまして



f:id:soundrising:20191217184134j:plain



後方はリアシート下まで施工します。

そして次は標準施工の2層目の素材、遮音材を施工します。



f:id:soundrising:20191217184242j:plain



更に大きく施工していきます。



f:id:soundrising:20191217184301j:plain



当店の遮音材は単層構造の独立発泡材で、凹凸にも柔軟に密着させていきます。



f:id:soundrising:20191217184402j:plain



この遮音材で250hz以上の騒音低減や、発泡材なので断熱効果がありエアコンの効率アップにもなります。



そして今回は更に3層目も施工しました。



f:id:soundrising:20191217184516j:plain



ホンダ車はクリアランスが少ないので、ゴム板を遮音材として追加施工としました。

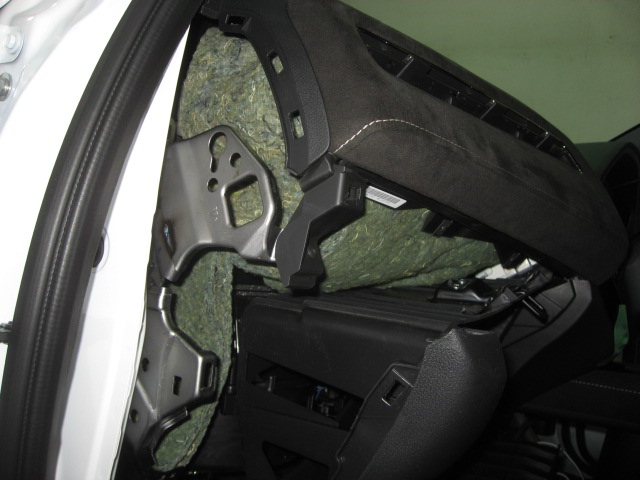

更にダッシュボード下に吸音材を入れてエンジン音対策としました。



f:id:soundrising:20191217190005j:plain


これでフロアと追加施工は完成です。



次はエンジン音も気になるそうで、ボンネットにも防音施工としました。



まず純正のインシュレーターを外します。



f:id:soundrising:20191217185703j:plain



清掃して制振材を施工。



f:id:soundrising:20191217185728j:plain



2層目は遮音材を施工します。



f:id:soundrising:20191217185801j:plain



そしてクリアランスを確認しながら吸音材を施工しました。



f:id:soundrising:20191217185841j:plain



純正のインシュレーターを戻して完成です。



f:id:soundrising:20191217185921j:plain



全体が完成です。



ホンダ車はフロアパネルが薄い構造なので、フロアデッドニングの施工は効果的です。



では引き続き、防音デッドニングを宜しくお願い致します。
