80系ノアHVの防音3点セット施工

こんにちは。



2019年の初めてのブログが2月になってしまいました。

今年も宜しくお願い致します。



それでは今日は先日、と言っても1年前以上前ですが80系ノアHVの防音デッドニングを紹介します。



f:id:soundrising:20190206200305j:plain



今回は80系ノアHVに当店オススメのルーフ・フロア・ラゲッジ・リアタイヤハウスの3点セットを施工しました。



この3点セットは施工面積も多く効果が見込めるコトと、施工箇所が連続していて施工効率が向上するので、3点同時の場合には効率アップ分を割引している施工となります。



それでは作業スタートです。



まずフロア~ラゲッジまで施工していきます。

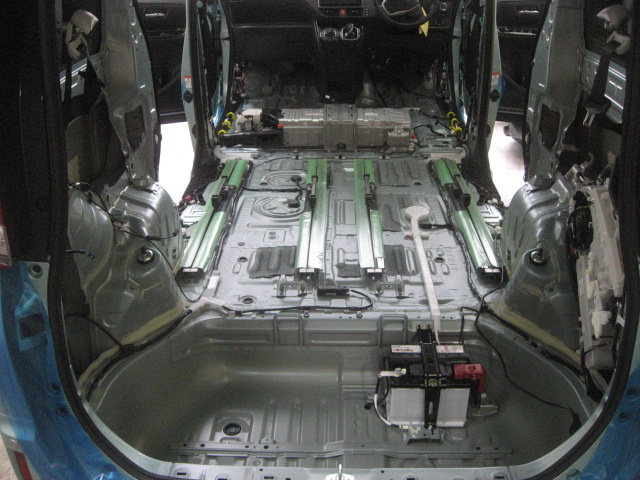

まずは内装を外して清掃です。



f:id:soundrising:20190206201151j:plain



内装・3列分のシートも全て外します。

清掃しまして、まずは1層目の制振材を施工します。



f:id:soundrising:20190206201259j:plain



この時はまだSTPの制振材です。

ブチルゴム・アルミの制振材を全面施工とします。

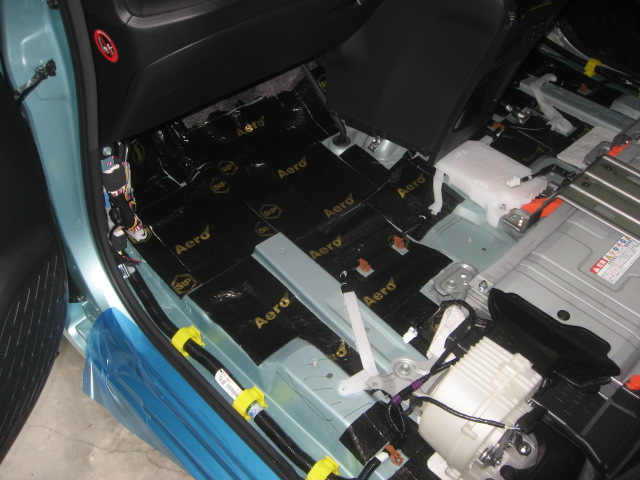

ミニバンはフロア中央部が特に重要な車両が多いと感じています。



f:id:soundrising:20190206201355j:plain



制振材は振動低減と250Hz以下のノイズを低減させます。



f:id:soundrising:20190206201454j:plain



リアタイヤハウス・フェンダーサイドパネルも制振施工としました。



f:id:soundrising:20190206201528j:plain

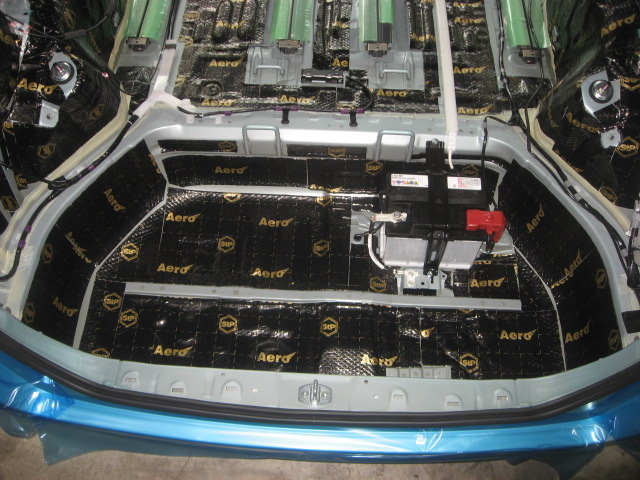

ラゲッジBOX



f:id:soundrising:20190206201553j:plain



バンパー裏のエンドパネルまで施工します。

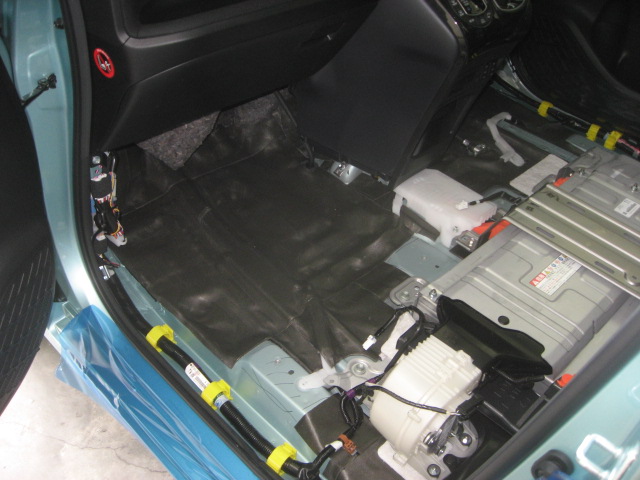

そして次は2層目の遮音材を施工します。



f:id:soundrising:20190206201723j:plain



2層目は単層独立発泡材を施工しました。



f:id:soundrising:20190206201758j:plain



フロア中央部もしっかり施工します。

フロア中央部はスライドレールの高さの関係でクリアランスが少なく、1mm単位で遮音材を変えながら調整して張り上げます。

あまり高くなるとシートの稼働にフロアの内装が干渉してしまいます。

細かなクリアランス調整が必要になります。

当店では遮音材は専用に特注していて、1mm単位で厚みを数種類使い分けています。



f:id:soundrising:20190206202124j:plain



ミニバンは中央部のフロア施工がカギを握ります。(当店のコツとして)



f:id:soundrising:20190206202233j:plain



リアタイヤハウスも全面施工。

そしてリアフェンダー・サイドパネルも吸音材を入れていきます。



f:id:soundrising:20190206202521j:plain



ラゲッジBOXも施工しました。



まずフロア・ラゲッジ・リアタイヤハウスの標準の施工が完成です。

サイドパネルは追加施工としました。



そして更にフロア付近を追加強化していきます。



f:id:soundrising:20190206202659j:plain



HVシステム付近吸音処理。



f:id:soundrising:20190206202755j:plain



運転席・助手席下に防音マット追加。



次はルーフの防音・断熱デッドニング施行です。



まず制振材を全面施工とします。



f:id:soundrising:20190206202914j:plain



ルーフには温度特性にも優れた、硬質特性制振材を施工します。



f:id:soundrising:20190206203004j:plain



当店では制振と遮音も兼ねて大きく全面的に施工します。

もちろん重量は多めですが、お客様に重量と効果のバランスをお伺いすると、皆様の返事は徹底的に防音重視とのご要望ですので、当店では大きく施工しております。



次に遮音・遮熱材を施工します。



f:id:soundrising:20190206203239j:plain



独立発泡材と断熱アルミガラスクロスの複合材を施工します。

遮音はもちろんですが、更に断熱材としても性能を追求しました。



これでHV車はエアコン可動の軽減が見込めるので、燃費アップにも効果を発揮します。



これで3点セット施工完成です。



更に色々と追加吸音施工もご依頼いただきました。



f:id:soundrising:20190206203527j:plain



グローブBOX裏吸音処理。



f:id:soundrising:20190206203557j:plain



Aピラー吸音。



f:id:soundrising:20190206203617j:plain



キックサイドカウル吸音。



f:id:soundrising:20190206203646j:plain



サイドパネル上部ピラー吸音。



f:id:soundrising:20190206203719j:plain



後部ピラー吸音。



f:id:soundrising:20190206203747j:plain



内装・ステップ 吸音。



f:id:soundrising:20190206203820j:plain



アンダーカバー吸音。



f:id:soundrising:20190206203855j:plain


その他の多くの内装をいろいろ吸音。



f:id:soundrising:20190206203929j:plain



Bピラー吸音施工。

などなど他にもイロイロと吸音など施工して完成です。



今回の施工はお客様も大変よろこんでいただきまして、後日に追加施工もいたしました。



と今回はなるべくブログを1回で紹介しようと試みたのですが、写真点数が多いですね。本当はもっとあるのですが難しいですね。



最近は忙しさのあまり、ブログの更新が進まないのですが2018年はおかげ様で、イロイロな規模の施工を合わせて100台以上の施工となりました。

真にありがとうございます。



そして同時にブログの掲載は、写真がたまる一方で何とか方法を考えないと紹介しきれません。



また方法を考えながら順次掲載していきます。



それでは、引き続き防音施工を宜しくお願い致します。
