30系アルファードHVのフル防音デッドニング施工・フロア

こんにちは。



今日は以前に作業しましたアルファードの紹介です。



f:id:soundrising:20190830181130j:plain



今回アルファードは全体のフルデッドニングを施工しました。



f:id:soundrising:20190830212718j:plain

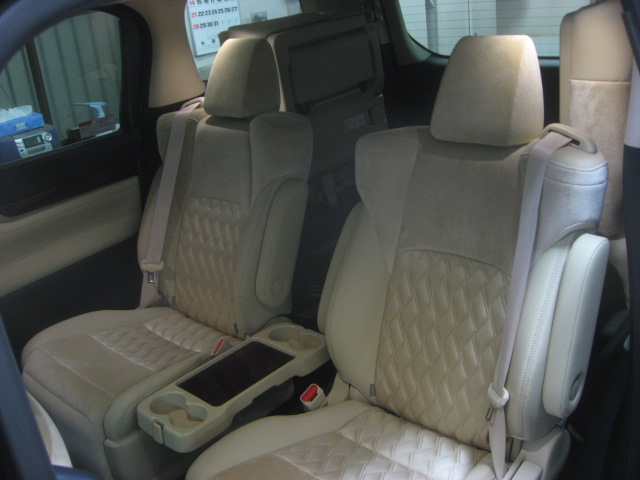

今回は新車で入庫です。

最近はアルファードの施工が多くなってまして、上質な車両をより静かな車内・走行環境にとのご要望が多くなっております。

まずはフロアから作業スタート。



まず内装を外していきます。



f:id:soundrising:20190830185814j:plain

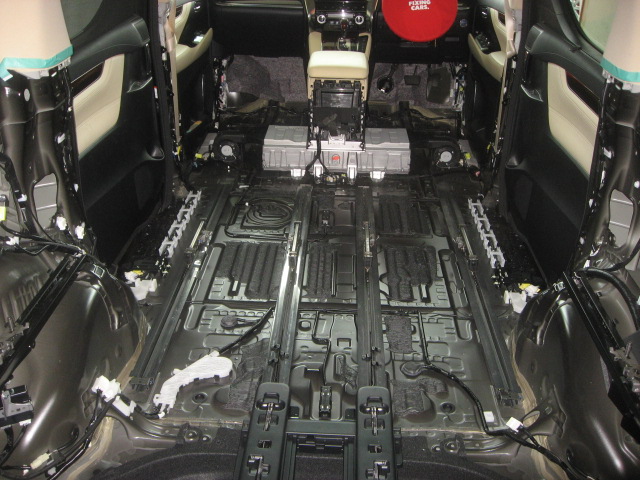

フロア全体とリアタイヤハウスなど施工していきます。

まずは1層目の制振材を施工します。



f:id:soundrising:20190830185942j:plain

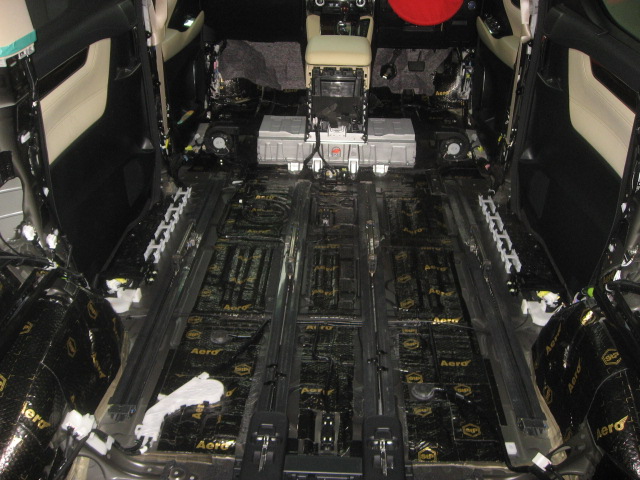

大きく施工していきます。

この制振材で250hz以下の低い周波数の騒音を低減させます。



f:id:soundrising:20190830190040j:plain

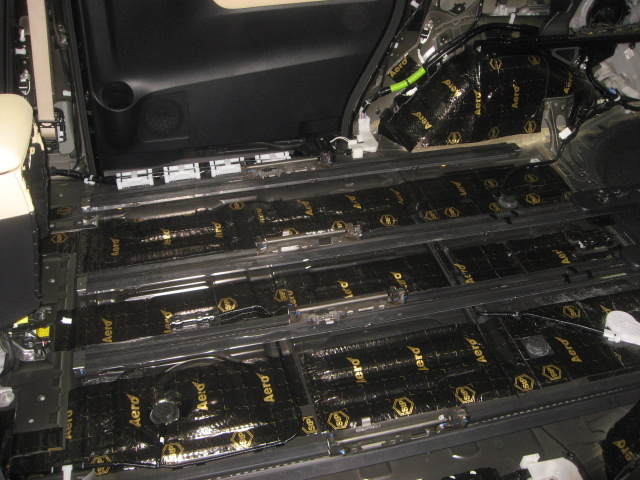

当店ではミニバンの施工におきまして、フロア中央部への施工が重要と考えています。

従いまして中央部も強固に制振材施工。そして2重施工とします。



f:id:soundrising:20190830211756j:plain

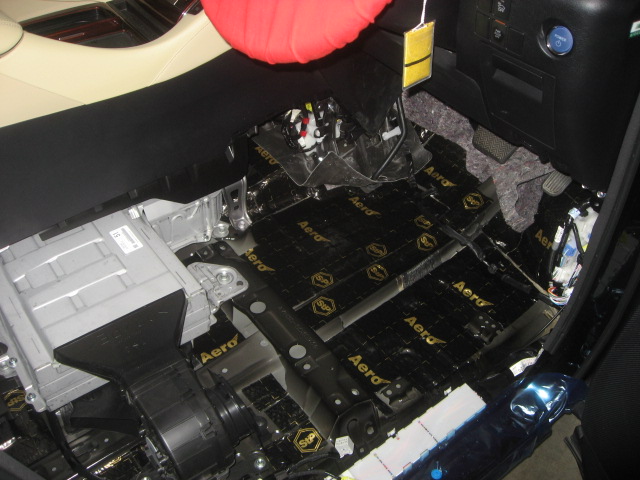

フロアはしっかりアクセルペダル付近から施工していきます。



f:id:soundrising:20190830211855j:plain

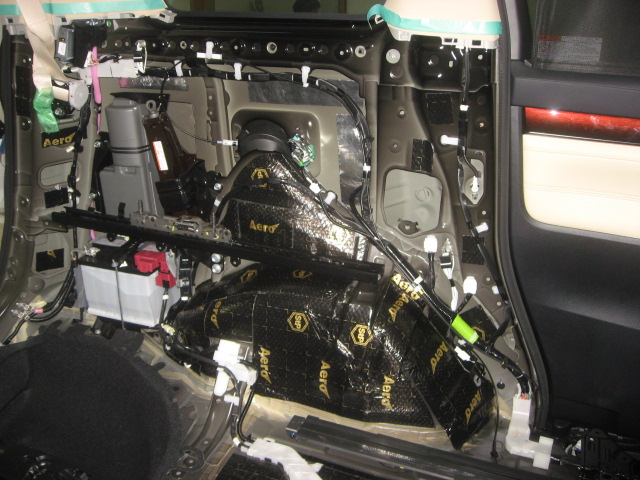

リアタイヤハウスとサイドパネルに制振材施工。

まずは1層目の素材を施工して、次は遮音材です。





f:id:soundrising:20190830212023j:plain

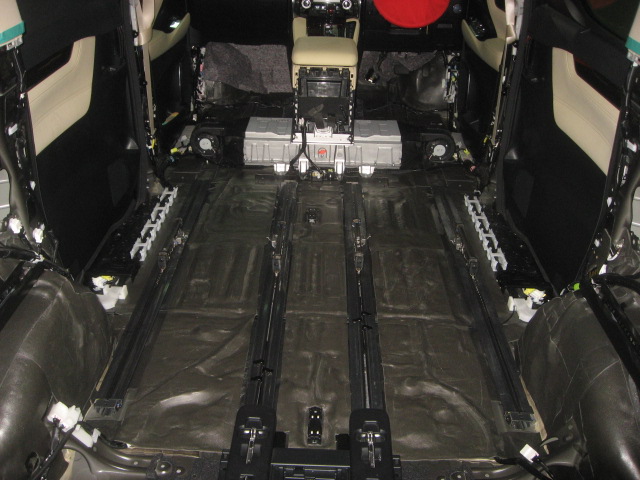

単層構造の独立発泡材を全面施工とします。

この材料で250hz以上の中高帯域の騒音を低減しています。



f:id:soundrising:20190830212057j:plain



フロア中央部もしっかり2重施工です。

ここはスライドレールの影響で内装とのクリアランスが少なく、遮音材を1mm単位で変更しながら施工しています。

当店では遮音材は全て特注品で、1mm違いで4種類ほど特注しています。



f:id:soundrising:20190830212627j:plain

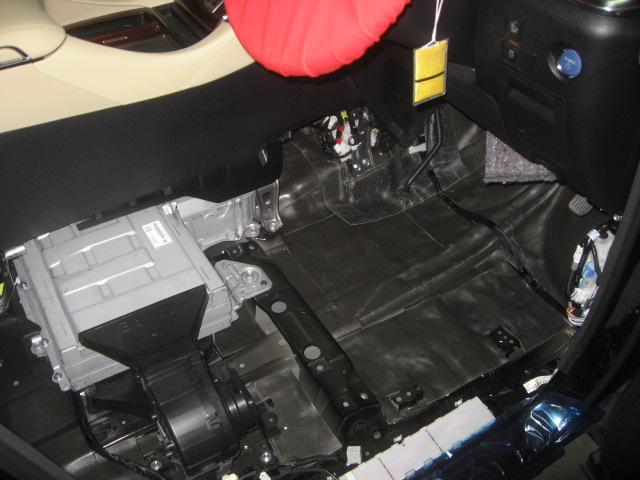

全面しっかり2重施工です。



f:id:soundrising:20190830212457j:plain



タイヤハウスも、しっかり施工します。

これでフロア全体とリアタイヤハウスは完成です。

今回はラゲッジBOXは効果の優先順位を考えて、他の施工を優先しました。



それでは次回はルーフなどの施工を紹介いたします。
