キャラバンの防音・断熱フルデッドニング・ルーフ・ドアなど

こんにちは。

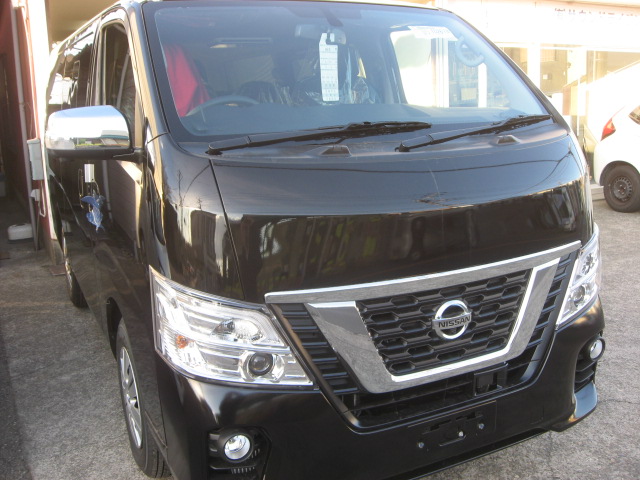

今日は以前に防音・断熱デッドニングの作業をしましたキャラバンを紹介します。



f:id:soundrising:20201222201439j:plain



前回のブログではフロアの施工などを紹介しました。

今回はルーフなどの施工を紹介いたします。

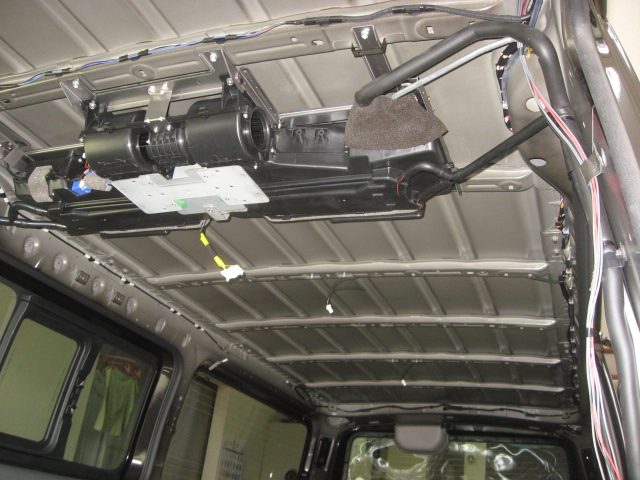

ヘッドライニングを外していきます。



f:id:soundrising:20201231182215j:plain



構造はハイエースに似た構造。

パネル面積が多いので雨音も多いですが、材料を施工する面積も多いので効果は高い車両形状です。



まずは1層目の制振材を施工します。

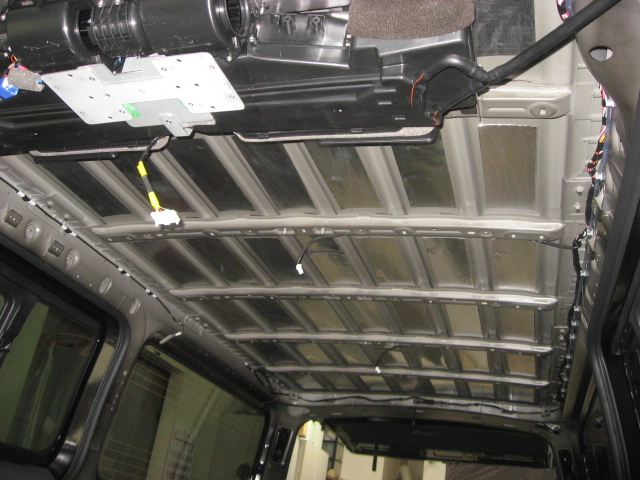

f:id:soundrising:20201231182353j:plain



後方まで制振材を施工します。

制振材は温度特性に優れた硬質特性のブチル・アルミ制振材をい施工します。

これで不快な雨音も激減。

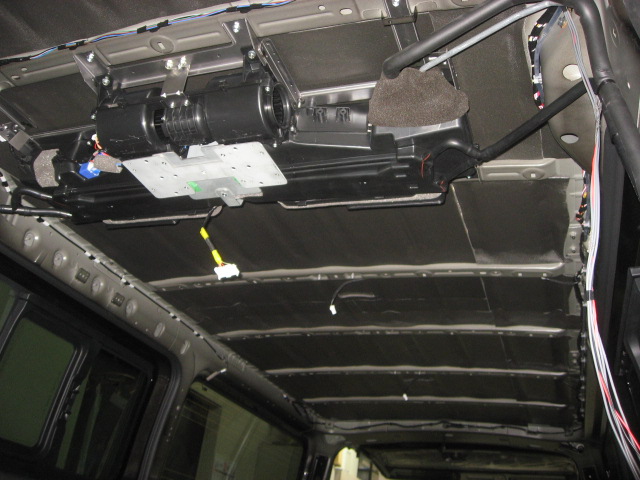

次に遮音材を施工します。



f:id:soundrising:20201231185607j:plain



遮音材は単層の独立発泡材を施工。

今回キャラバンはコストの関係で単層を使用していますが、断熱重視なので厚みを通常の材料より厚い材料を使用。

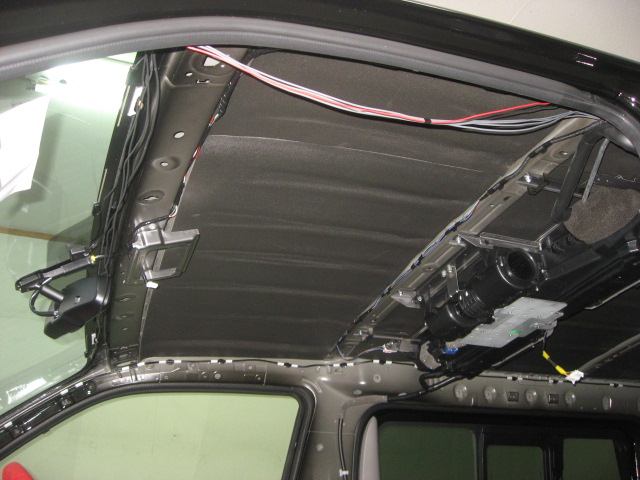

f:id:soundrising:20201231185752j:plain



全面に施工していきます。

この単層遮音材も十分な断熱性能があります。

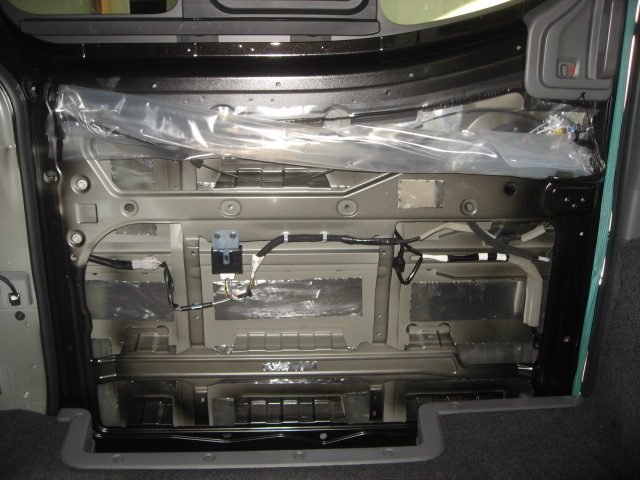

次はスライドドアの施工。



f:id:soundrising:20201231185907j:plain



制振材を施工します。

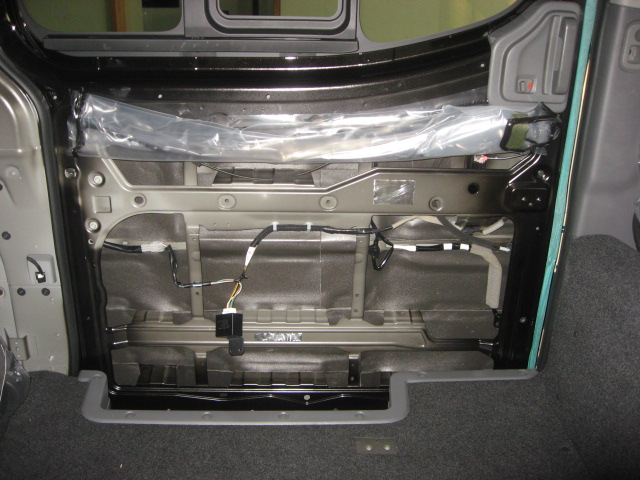

f:id:soundrising:20201231185954j:plain



アウター側に遮音材を施工して2重構造をします。

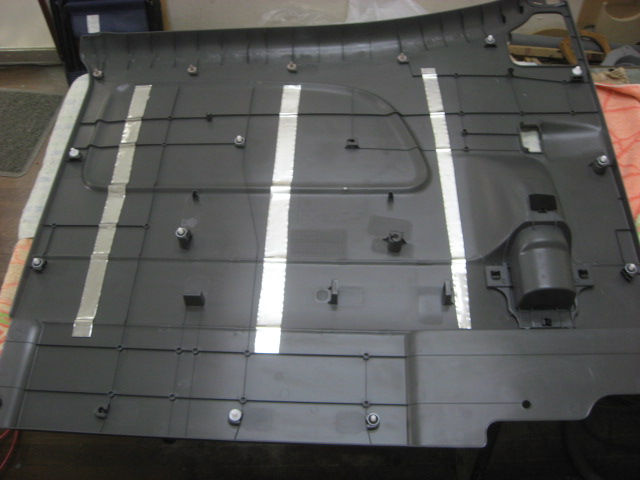

f:id:soundrising:20201231190032j:plain



そしてドアトリム。

少々制振材を施工してから遮音材を施工します。



f:id:soundrising:20201231190126j:plain



整備のメンテナンスを考慮して、ドアトリムに遮音材を施工しました。

これで材料を剥がさずに通常のメンテナンスも可能です。

スライドドアはクリアランスが少ないので、ここまでの施工になります。



次はフロントドア。

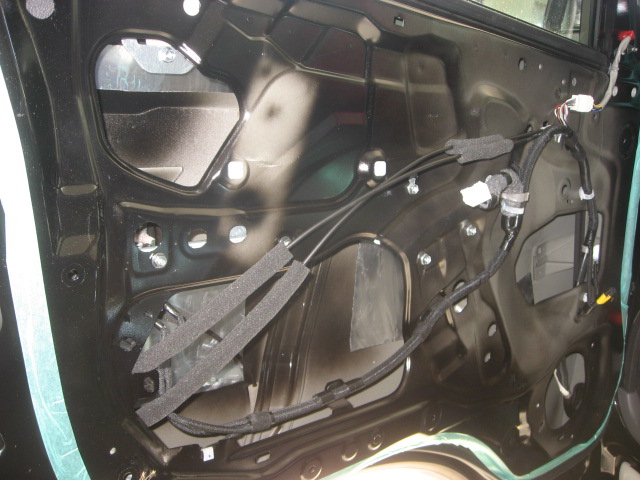

f:id:soundrising:20201231190433j:plain



アウターを制振材施工。



f:id:soundrising:20201231190453j:plain

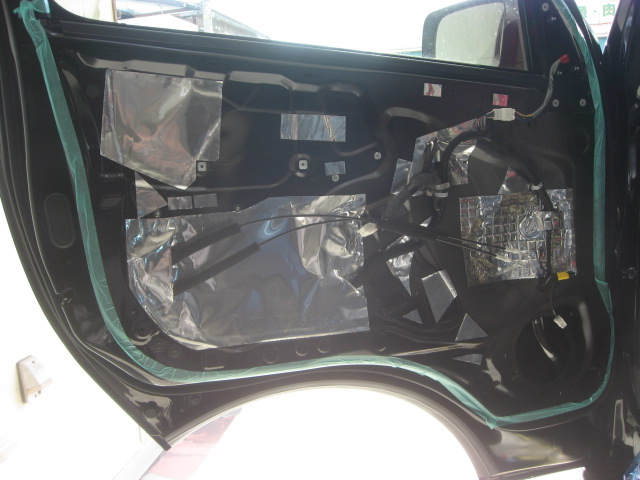

2層目の遮音材を施工します。



f:id:soundrising:20201231190515j:plain



インナーパネルに制振材を施工します。

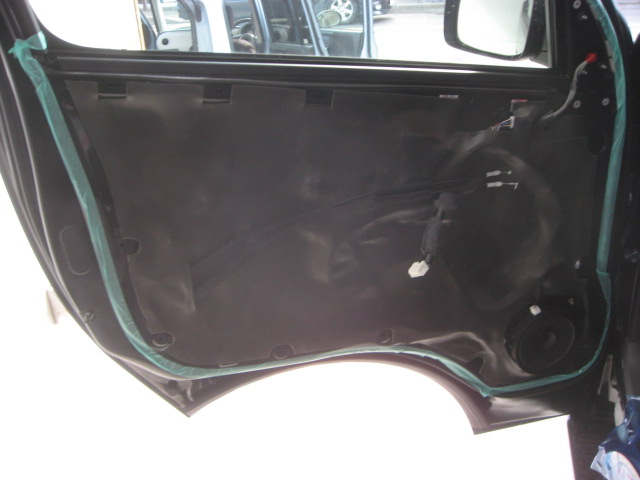

f:id:soundrising:20201231190545j:plain



インナーパネルに遮音材の多重防音・断熱ドアデッドニング施工。



バックドアの施工。

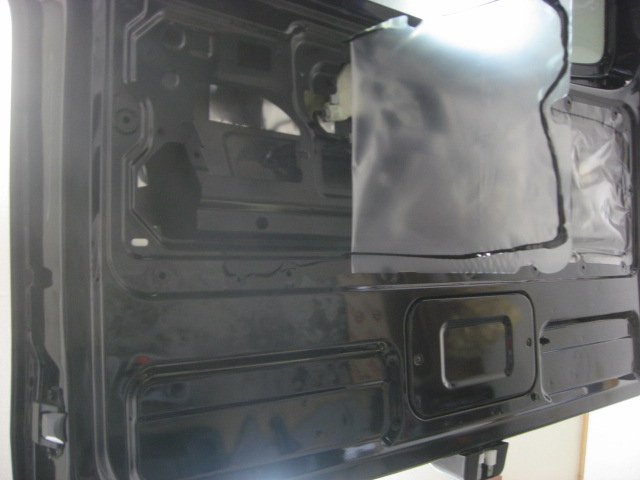

f:id:soundrising:20201231191043j:plain



アウター側に制振材施工。

ビニールは戻して純正形状を保ちます。

今回は出来る限りディーラー様の整備に干渉しないようにしました。



f:id:soundrising:20201231190902j:plain



バックドアのパネルに遮音材を施工。

バックドアは施工しすぎると重量でドアが下がってしまいます。

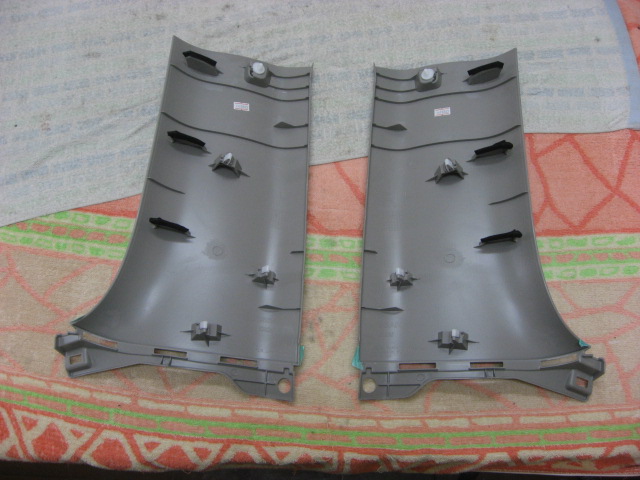

f:id:soundrising:20201231190245j:plain



更に内装に遮音材を施工しました。



f:id:soundrising:20201231190709j:plain



遮音材を施工。他にも何カ所か施工しました。

今回は断熱のご要望がありましたので、遮音材を多く施工しました。



これで全体が完成です。

キャラバンは車内空間が広く、エアコンの効率も難しい車両なのでボディパネルの断熱はエアコンの効率を向上させます。
