60系ハリアーの防音デッドニング施工・フロア~ラゲッジ

こんにちは。



今日は先日作業しましたハリアーの紹介です。



f:id:soundrising:20180206182837j:plain



今回ハリアーは室内ボディパネル全体の防音デッドニングを施工しました。

前回のブログではルーフへの施工を紹介しましたが、今回はフロア~ラゲッジへの施工となります。



では作業スタート。



まずは内装を外していきます。



f:id:soundrising:20180210192230j:plain

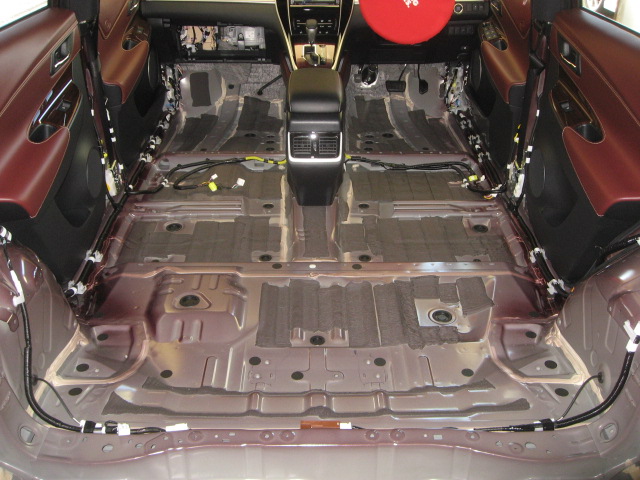

ハリアーは独特な構造でリアシート下も平らな構造です。

HV車はここにバッテリーがあります。



純正の制振材も多いですが、鉄板自体は薄く平面的な構造のせいかパネルを叩くと軽い感触です。

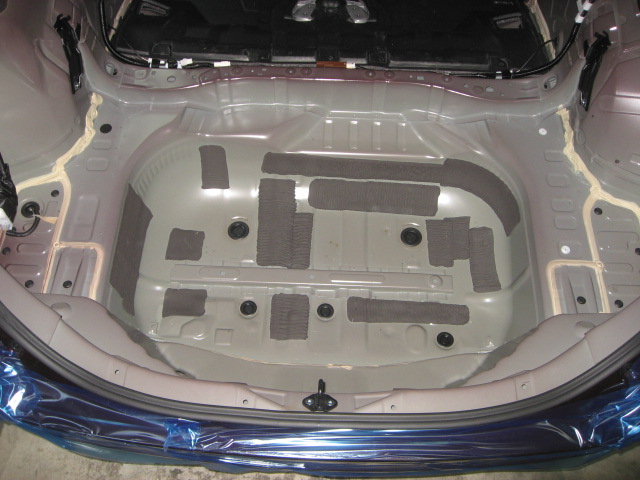

f:id:soundrising:20180210192500j:plain



今回はラゲッジ・リアタイヤハウスまで紹介します。



まずは1層目の制振材から施工していきます。

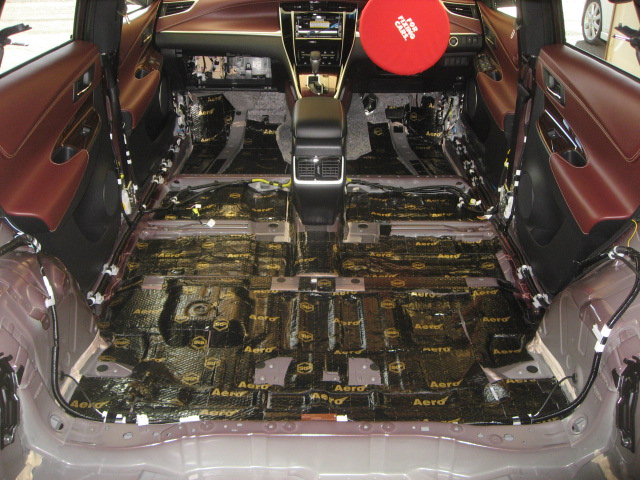

f:id:soundrising:20180210192445j:plain



今回はSTPの制振材を施工しました。

この制振材はブチルゴムとアルミの複合材です。



f:id:soundrising:20180210192622j:plain



リアシート下です。



制振材は振動低減はもちろんですが、250hz以下の低音を防止するシートでもあるので大きく施工します。



f:id:soundrising:20180210192728j:plain

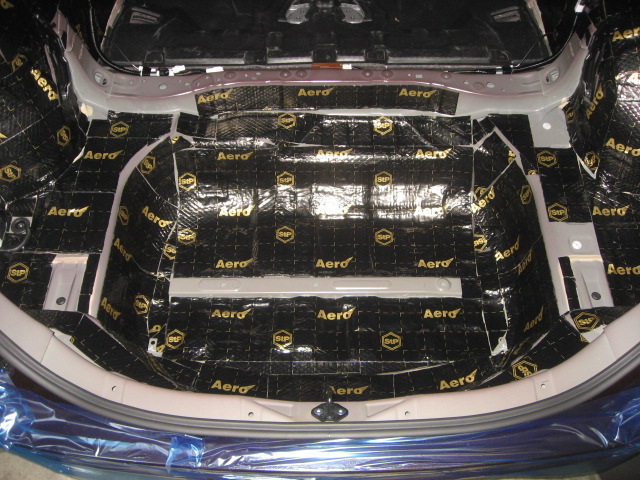

ラゲッジも全面施工。中心はフレームです。

何カ所かは内装固定時のクリアランスを考慮して空けてあります。

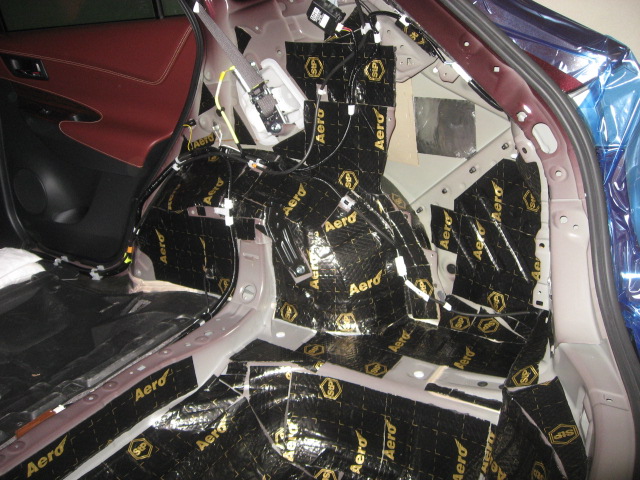

f:id:soundrising:20180210192833j:plain



リアのタイヤハウスまで施工します。



そして次に遮音材を施工します。

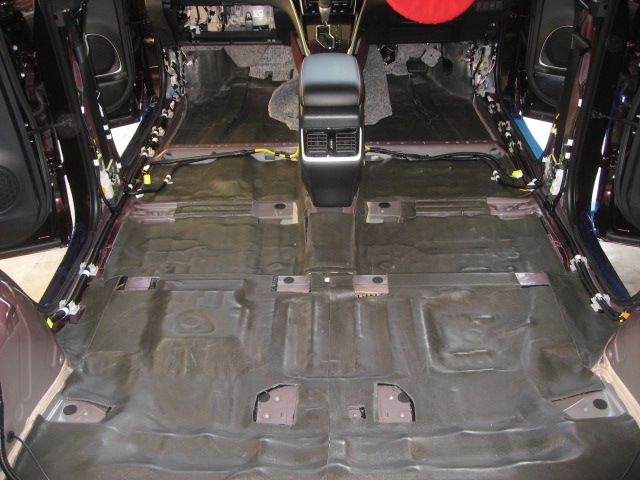

f:id:soundrising:20180210192905j:plain



単層構造の独立発泡材なので曲面にもしっかり密着します。

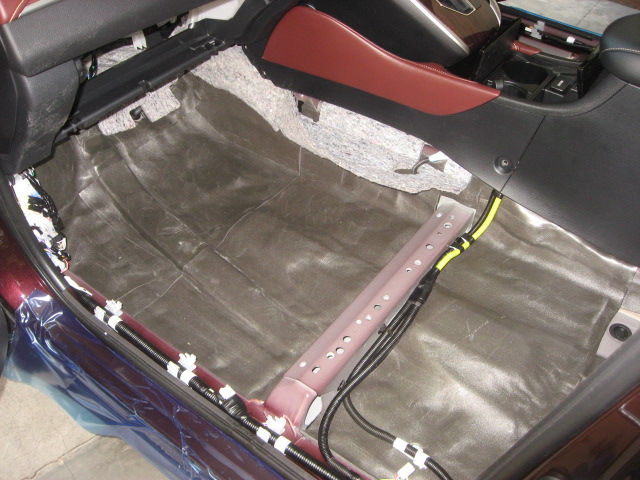

f:id:soundrising:20180210192945j:plain



足元もダッシュボード下まで全面施工です。

この材料で250Hz以上のノイズを低減します。



f:id:soundrising:20180210193052j:plain

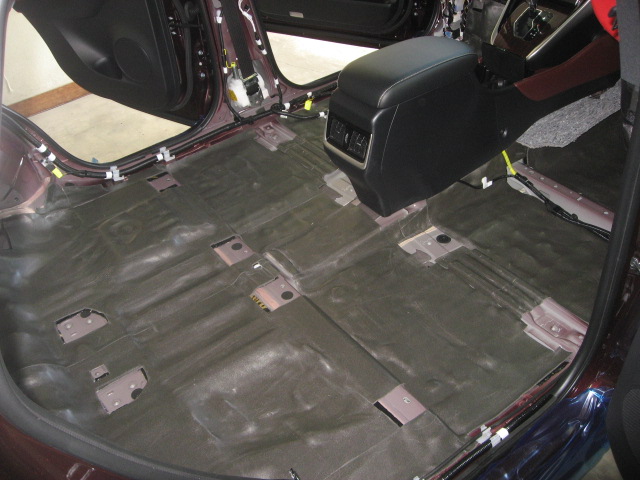

リアシート下。

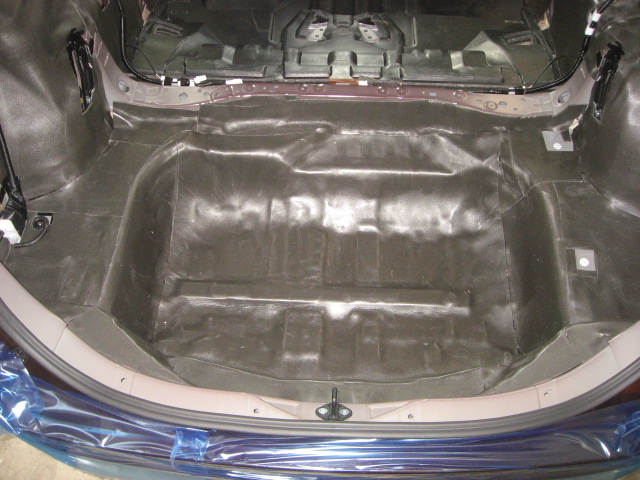

f:id:soundrising:20180210193114j:plain



ラゲッジスペースも全面施工。

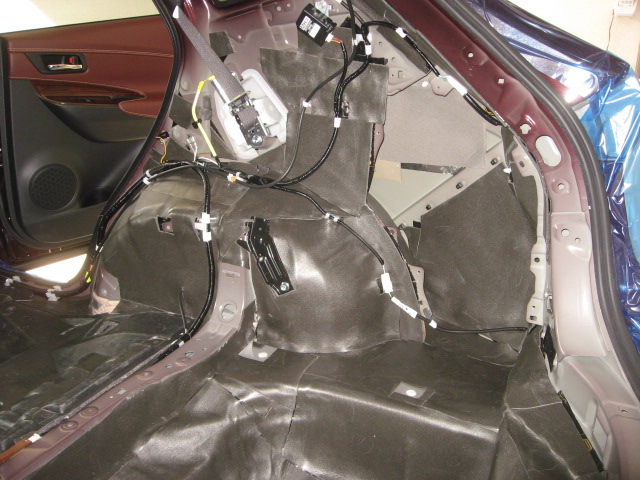

f:id:soundrising:20180210193140j:plain



そして重要なリアタイヤハウスも施工します。

これでタイヤ系ロードノイズも低減します。

またフェンダーパネルも同時に制振と吸音材を施工しました。

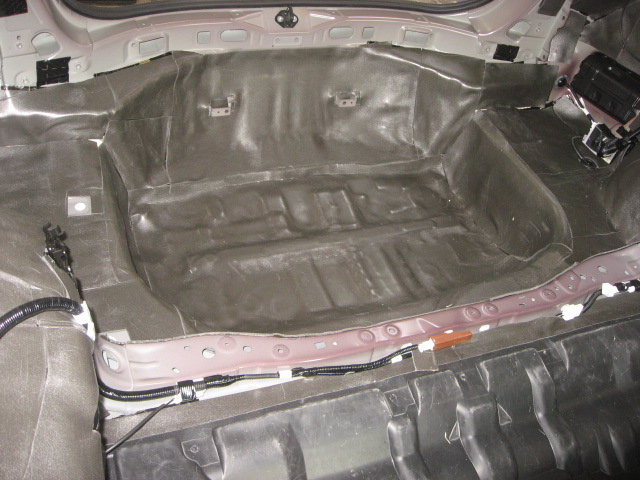

f:id:soundrising:20180210193217j:plain



後方のエンドパネルまで施工して完成です。

これでフロア・ラゲッジ・リアタイヤハウスの標準2重施工完成です。



今回はさらに防音マットを追加しました。



f:id:soundrising:20180210194053j:plain

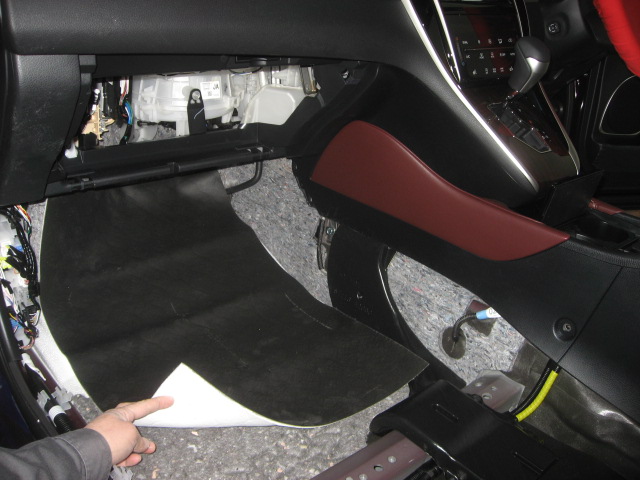

このシートは材料を購入いただければ施工中に内装の下に敷きます。

フロア平面のところに施工して完成です。



今回ハリアーは更に施工しましたので次回に。
