ベンツBクラスW246のフロントタイヤハウス防音施工

こんにちは。



今日は先日作業しましたベンツBクラスの紹介です。



f:id:soundrising:20170901185341j:plain



今回Bクラスはロードノイズ低減対策の防音デッドニングを施工しました。

前回までのブログでルーフフロアリアタイヤハウス・ラゲッジを施工しましたが、今回はフロントタイヤハウスを施工します。



では作業スタート。

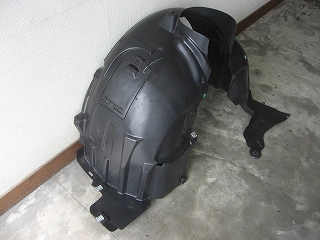

まずはインナーライナーを外していきます。



f:id:soundrising:20170905201922j:plain



ホコリなど洗浄して施工していきます。



f:id:soundrising:20170905201945j:plain

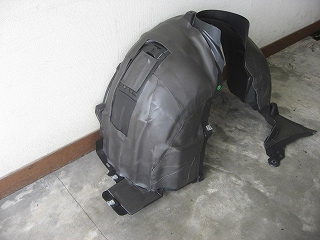

まずは適度に制振材して比重を持たせます。

次は遮音材を施工します。



f:id:soundrising:20170905202047j:plain

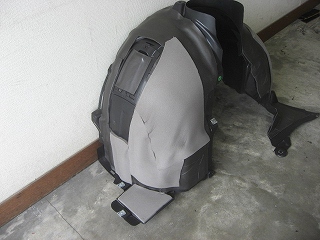

遮音材に単層構造の独立発泡材を全面的に施工します。



f:id:soundrising:20170905202150j:plain

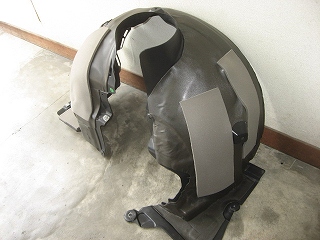

3層目にフェンダーやボディパネルとのクリアランスをチェックしながら吸音材を施工します。



f:id:soundrising:20170905202236j:plain



クリップの位置などは除いて施工します。

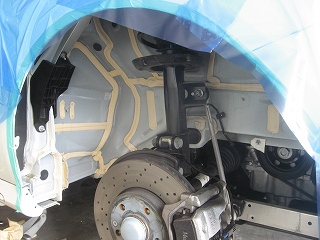

次は車体側です。



f:id:soundrising:20170905202335j:plain



特に室内側が重要なので、この位置を重点的に防音します。



f:id:soundrising:20170905202421j:plain

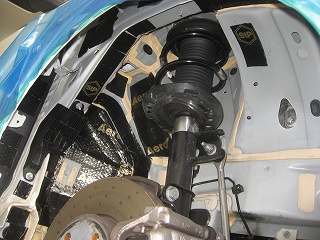

まずは制振材を施工します。

この位置への施工は制振効果よりも、低い周波数の遮音が目的になります。



f:id:soundrising:20170905202538j:plain

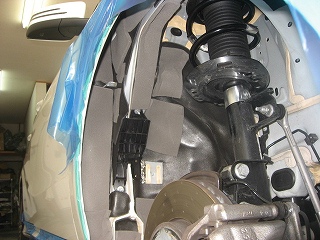

次は遮音材を施工します。



f:id:soundrising:20170905202604j:plain



スペースを見つけて吸音材です。

Bクラスは腰高なのでフェンダーが広く、いっぱい施工できました。



これで3重構造X2相当ですね。

更に部分的には室内からも施工されています。



もちろんフェンダーパネルも施工しています。



f:id:soundrising:20170905202750j:plain

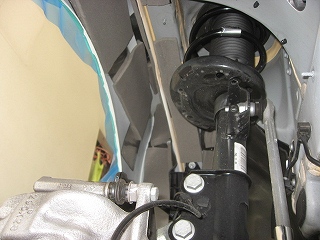

うまく映らないのですが、制振材を施工します。

フェンダーは硬質特性の制振材を施工します。



f:id:soundrising:20170905202835j:plain



そしてフェンダーは吸音処理です。

これでフロントタイヤハウスへの施工は完成です。



そしてBクラスの施工はまだまだ施工しましたので次回に。
