レクサスNXをフル防音デッドニング施工・フロア

こんにちは。



今日は以前に作業しました、レクサスNXの紹介です。



f:id:soundrising:20220119203408j:plain



今や高級輸入車に負けない人気・クオリティのNXを更に上質に、フルデッドニング施工です。



まずはフロアから施工スタート。



f:id:soundrising:20220119204028j:plain

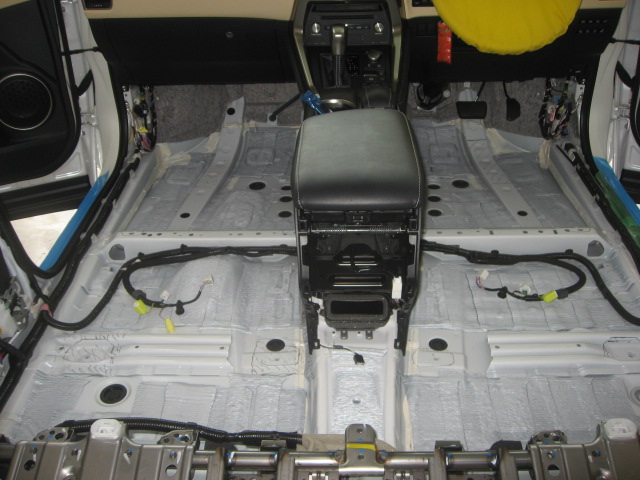

シートや内装を外していきます。

フロアにも純正の液体制振材が前面に見られます。



f:id:soundrising:20220119204201j:plain

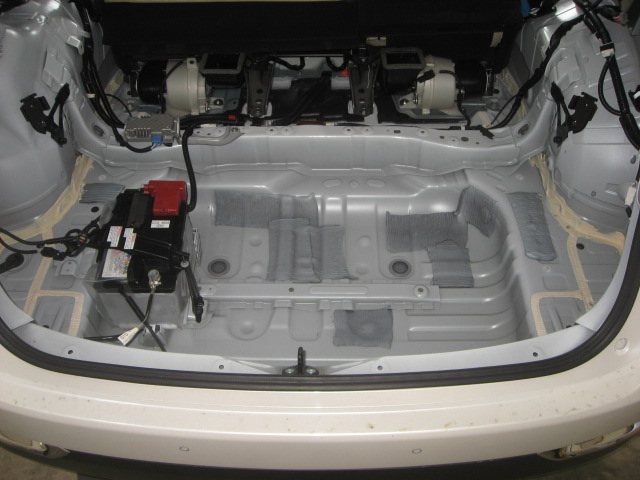

ラゲッジも施工します。

つま先の位置からラゲッジまでボディ下部パネルを施工します。



まずは1層目の制振材を施工していきます。



f:id:soundrising:20220119204900j:plain

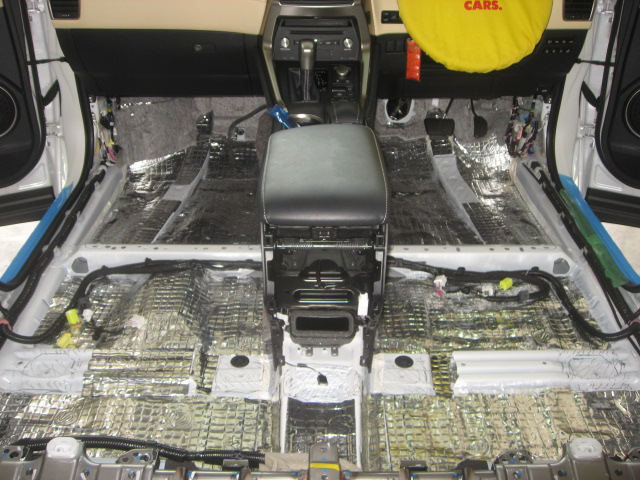

この頃はSTPの制振材を使用しています。

現在はDrアルテックスとなります。



f:id:soundrising:20220119210654j:plain



つま先ほどの位置から大きく施工していきます。

制振材はブチルとアルミの複合材で、制振効果とゴム板の効果で低い周波数の騒音を低減します。



f:id:soundrising:20220119210816j:plain



後方も大きく施工していきます。

ここまでが当店ではフロアの施工位置。



f:id:soundrising:20220119210853j:plain

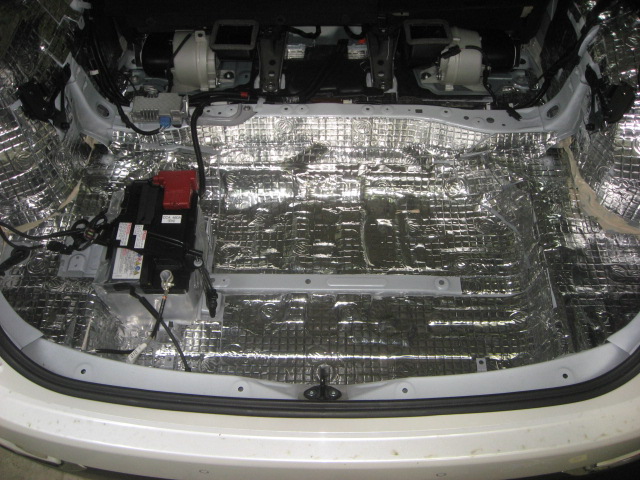

ラゲッジも全面施工とします。



f:id:soundrising:20220119210951j:plain



リアのタイヤハウスも室内から施工。

次は標準の2層目、遮音材を施工します。



f:id:soundrising:20220119211620j:plain



遮音材も全面施工とします。



f:id:soundrising:20220119211734j:plain

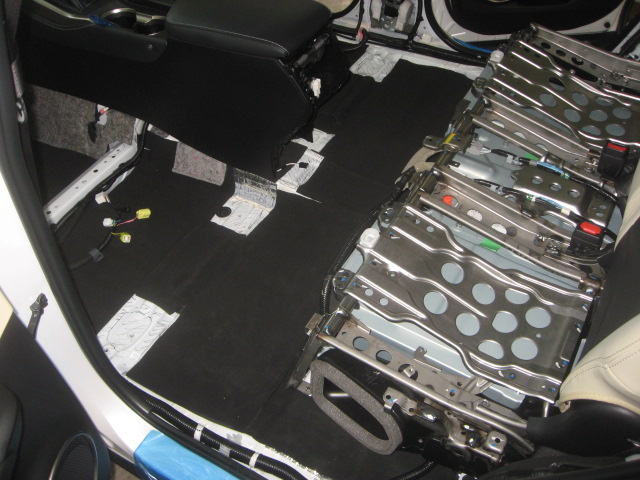

遮音材はゴム系の単層独立発泡材を使用しています。

中高帯域の騒音低減や断熱性能もあります。

また当店の遮音材は特注で、弾力を追及して振動吸収にも効果があります。



f:id:soundrising:20220119212145j:plain

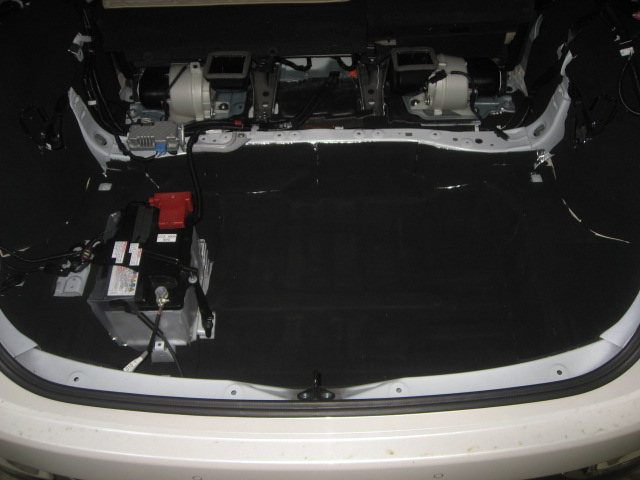

ラゲッジも全面施工です。

遮音材は厚みを特注で1mm違いで4種類を特注して、純正同様の内装の組付けを可能としています。



f:id:soundrising:20220119212211j:plain

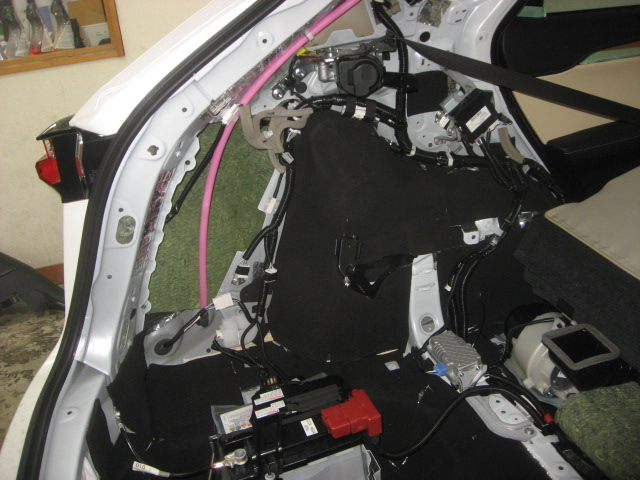

リアタイヤハウスも施工。そしてフェンダー位置に吸音材も施工してあります。



今回は妥協なく施工とのご依頼でしたので、スペースを吸音していきます。

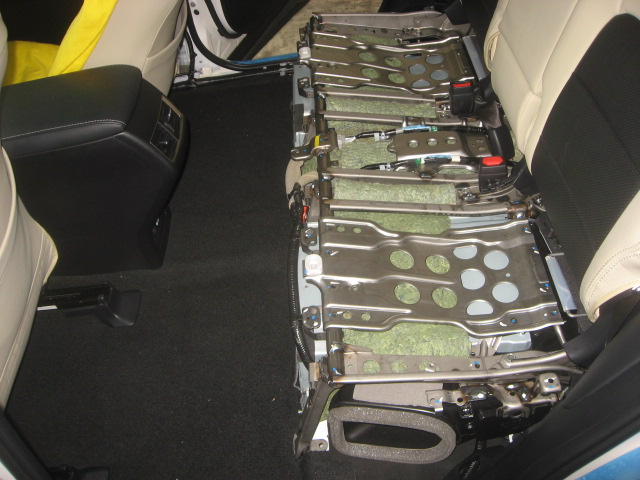

リアシート付近。吸音施工。



f:id:soundrising:20220119213519j:plain

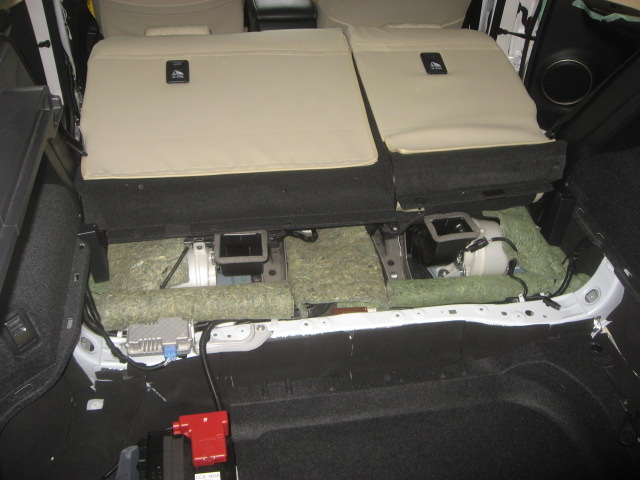

更にHVなので、バッテリーシステム付近も施工します。



f:id:soundrising:20220119213344j:plain



吸音材をスペースに施工しまして



f:id:soundrising:20220119213410j:plain

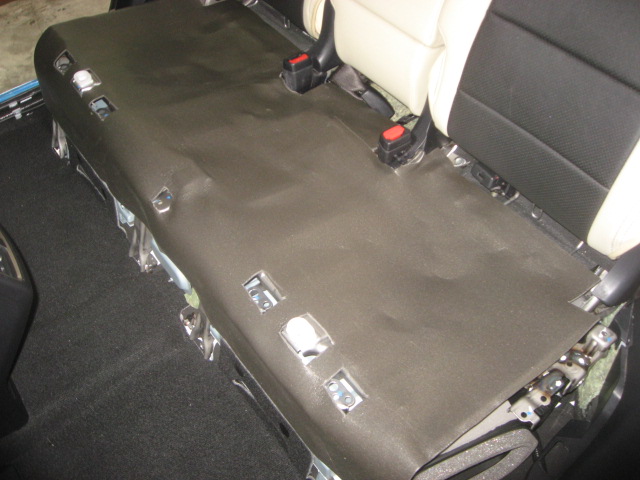

更に遮音材を施工します。

これでHV対策もバッチリ。HV特有の高周波ノイズにも考慮しました。



これで内装を組み上げてフロアは完成。

今回NXは全体を施工しましたので、まだまだ紹介します。
